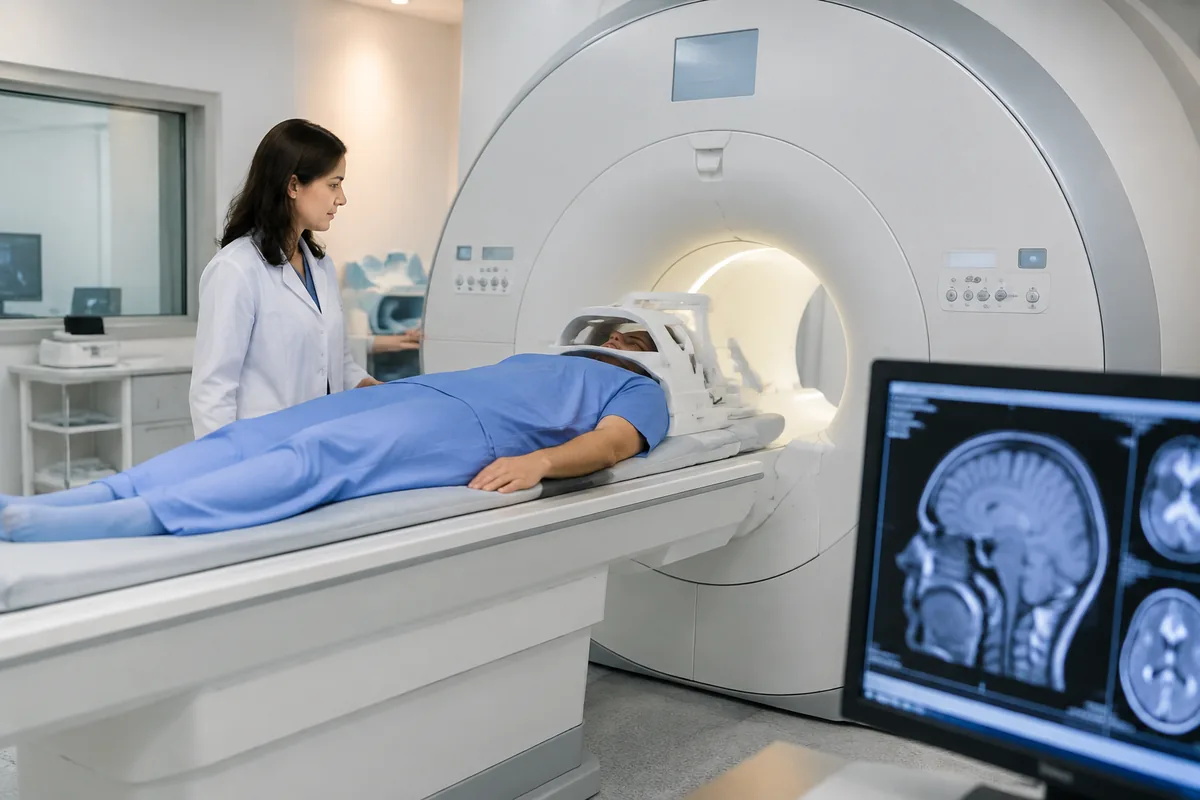

Une IRM du cerveau produit des images en alignant temporairement les noyaux d’hydrogène du corps grâce à un puissant champ magnétique, puis en les excitant avec des ondes radio. Les signaux qu’ils renvoient sont mesurés et traités par ordinateur pour reconstituer des coupes détaillées du cerveau.
Le rôle du champ magnétique
Le corps contient beaucoup d’eau et de graisses, qui renferment des noyaux d’hydrogène. Ces noyaux possèdent une propriété magnétique. En temps normal, leur orientation est désordonnée à l’échelle d’un groupe. Dans l’appareil d’IRM, un aimant puissant crée un champ magnétique qui favorise leur alignement dans une direction donnée. Cet alignement reste partiel : les noyaux ne deviennent pas tous parfaitement orientés, mais leur comportement collectif peut être détecté.
Le champ principal ne dessine pas directement l’image. Il prépare les noyaux à répondre de manière mesurable aux étapes suivantes. Des bobines situées dans l’appareil produisent aussi des gradients de champ magnétique, c’est-à-dire de légères variations selon la position. Ces gradients permettent de distinguer les signaux provenant de différentes zones et de savoir où les placer dans l’image.
Comment les ondes radio déclenchent un signal
Une antenne, souvent appelée bobine radiofréquence, envoie une impulsion d’ondes radio adaptée aux noyaux d’hydrogène présents dans le champ magnétique. L’énergie de cette impulsion modifie temporairement leur état : leur aimantation est déviée par rapport à l’alignement initial et les noyaux se mettent à évoluer de façon coordonnée.
Quand l’impulsion s’arrête, les noyaux reviennent progressivement vers leur état d’équilibre. Ce retour s’accompagne de signaux radio détectables par les bobines de l’appareil. Leur intensité et leur évolution dans le temps dépendent notamment de la quantité d’hydrogène présente et des propriétés des tissus environnants. La substance blanche, la substance grise, le liquide cérébrospinal et certaines anomalies ne produisent donc pas tous le même signal.
Comment l’appareil localise les signaux
Pour transformer les signaux reçus en une image anatomique, l’IRM doit associer chaque information à une position. Les gradients magnétiques modifient légèrement la fréquence et la phase des signaux selon leur origine spatiale. L’appareil applique ces gradients selon une séquence précise, puis recueille les données nécessaires à la reconstruction. Il ne photographie pas directement le cerveau : il mesure des informations qui seront converties en pixels par calcul.
Les mesures sont organisées dans un espace mathématique appelé espace k. Celui-ci contient des informations sur les contrastes et les contours de l’image, mais ne correspond pas à une carte anatomique lisible telle quelle. Un traitement informatique, généralement fondé sur une transformation mathématique, convertit ces données en une image en niveaux de gris. Selon le protocole, l’examen peut produire des coupes axiales, coronales ou sagittales, ou des volumes permettant d’observer le cerveau dans plusieurs plans.
| Étape | Ce qui se passe | Résultat |
|---|---|---|
| Champ magnétique | Les noyaux d’hydrogène s’orientent partiellement. | Le signal peut être préparé et mesuré. |
| Impulsion radio | Les noyaux reçoivent de l’énergie et leur aimantation est modifiée. | Un signal apparaît lors de leur retour à l’équilibre. |
| Gradients | Le signal varie selon la position dans l’espace. | L’appareil distingue les zones du cerveau. |
| Reconstruction informatique | Les mesures sont converties en pixels ou en voxels. | Les images cérébrales deviennent interprétables. |
Pourquoi les images varient selon la séquence
Une même zone du cerveau peut avoir des apparences différentes selon la séquence d’IRM utilisée. Les paramètres choisis déterminent la manière dont les différences entre tissus sont mises en évidence. Certaines séquences accentuent les contrastes liés au temps de retour à l’équilibre des noyaux ; d’autres privilégient la perte de cohérence de leur signal ou la présence de molécules d’eau en mouvement. Le radiologue ne choisit donc pas une image unique, mais un ensemble de séquences adaptées à la question clinique.
Une image dite pondérée en T1 offre souvent une bonne distinction anatomique entre les structures. Une séquence pondérée en T2 rend fréquemment plus visibles les zones où la teneur en eau ou les caractéristiques de l’eau diffèrent. Les séquences de diffusion mesurent le déplacement microscopique des molécules d’eau et peuvent aider à repérer certaines modifications récentes du tissu cérébral. Ces appellations décrivent des contrastes obtenus par réglage, et non des couleurs ou des tissus directement photographiés.
| Type d’image | Principe de contraste | Utilité générale |
|---|---|---|
| Pondération T1 | Contraste lié notamment au retour longitudinal des noyaux. | Visualiser l’anatomie et certaines différences entre tissus. |
| Pondération T2 | Contraste lié notamment à la décroissance du signal transversal. | Mettre en évidence plusieurs modifications associées à l’eau. |
| Diffusion | Sensibilité au déplacement des molécules d’eau. | Étudier certaines altérations du tissu cérébral. |
Ce qui influence la qualité de l’image
La qualité dépend de plusieurs facteurs : la puissance et l’homogénéité du champ, les caractéristiques des bobines, les réglages de la séquence et la durée consacrée à l’acquisition. Une résolution plus fine permet de distinguer des détails plus petits, mais exige souvent davantage de données et peut prolonger l’examen. Le compromis entre détail, contraste et temps est donc choisi en fonction de la région étudiée et de l’objectif médical.
Les mouvements constituent une source fréquente de flou ou d’artefacts. Si la tête bouge pendant la collecte des données, des informations provenant de positions différentes peuvent se mélanger lors de la reconstruction. Des consignes d’immobilité, un maintien confortable de la tête et une communication avec l’équipe contribuent à obtenir des images exploitables. Les bruits entendus pendant l’examen proviennent notamment des vibrations des gradients, qui changent rapidement de configuration pour localiser les signaux.
Pourquoi une IRM n’est pas une photographie
Une photographie enregistre la lumière réfléchie par une surface. L’IRM, elle, représente des propriétés physiques des tissus à partir des signaux émis par les noyaux d’hydrogène. La luminosité d’une zone sur l’écran dépend du protocole et du traitement appliqués : une région claire sur une séquence peut apparaître plus sombre sur une autre. Les images doivent donc être interprétées en tenant compte du type de séquence, des autres vues et du contexte médical.
Enfin, l’appareil ne décide pas à lui seul si une image est normale ou anormale. Il fournit une représentation reconstruite ; le radiologue analyse les structures, compare les séquences et rédige un compte rendu. L’image est ainsi le résultat d’une chaîne qui associe propriétés des tissus, réglages physiques, mesures du signal et traitement informatique.
FAQ
Une IRM du cerveau utilise-t-elle des rayons X ?
Non. L’IRM utilise un champ magnétique et des ondes radio, et non des rayons X. Son principe de formation d’image est donc différent de celui d’une radiographie ou d’un scanner.
Pourquoi l’examen fait-il autant de bruit ?
Les gradients magnétiques changent rapidement pendant l’acquisition. Ces variations provoquent des vibrations mécaniques dans l’appareil, à l’origine des claquements et des bourdonnements. Des protections auditives sont généralement proposées.
Pourquoi faut-il rester immobile pendant l’IRM ?
Chaque image est reconstruite à partir de mesures recueillies pendant une séquence. Un mouvement de la tête peut rendre ces mesures incohérentes et produire du flou ou des artefacts, ce qui complique l’analyse.
Pourquoi réalise-t-on plusieurs séquences ?
Chaque séquence met en évidence des propriétés différentes des tissus. Les associer donne au radiologue des informations complémentaires sur l’anatomie et les éventuelles modifications visibles, plutôt que de dépendre d’un seul contraste.
